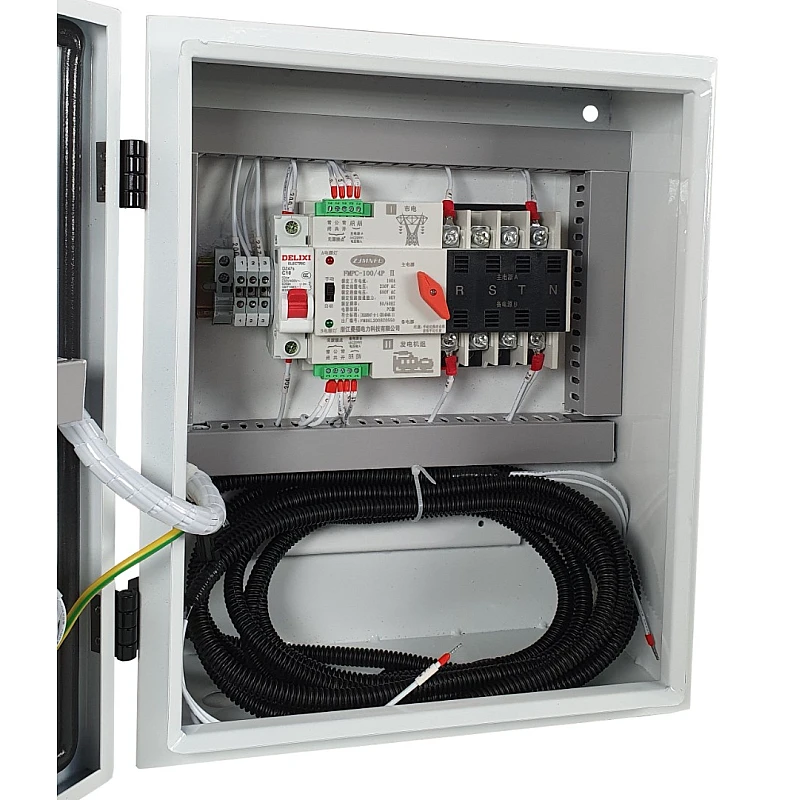

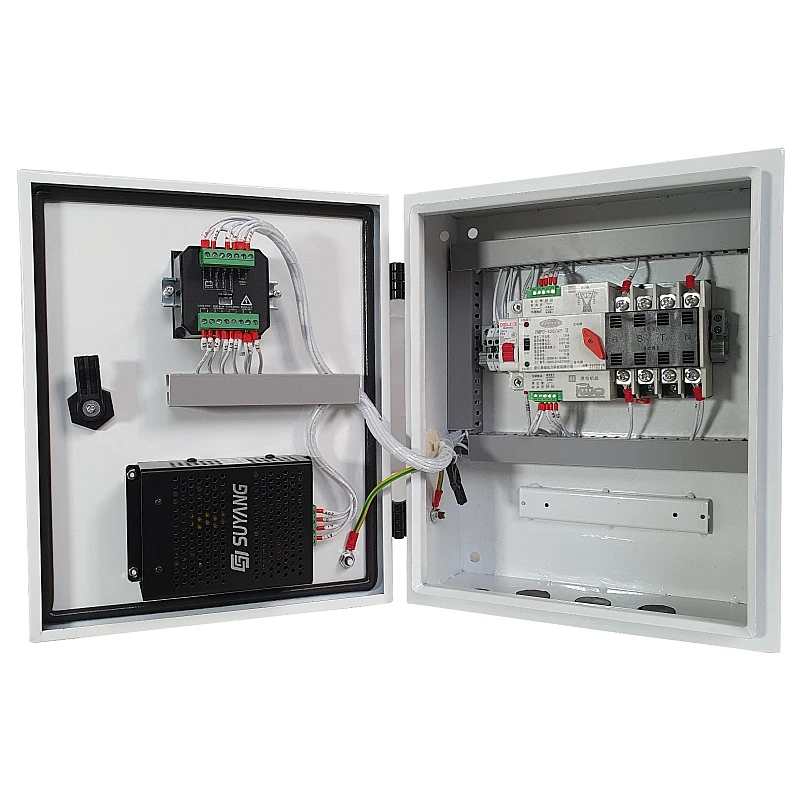

Stager YA40063F12STA automatizare trifazata 63A, 12Vcc, protectie
DESCRIERE:
Compatibila cu generatoarele:
STAGER YDY10S, YDE12E, YDE12E3, YDY12S3, YDE12T, YDE12T3, YDY15S3-E, YDY15S-E, YDY22S3, YDE15000T, YDE15000T3, YDE7000TD, YDE7000TD3, YDY18S3-E
Automatizare seria YA-TA cu panou de control MEBAY ATS220 pentru generatoare de curent cu functie AMF.
Aceasta este compatibila cu toate modelele de generatoare care au cablu de comanda cu 3 conductori (incarcare acumulator 12V si conductor comanda ON/OFF).
DATE TEHNICE:
Tensiune nominala: 400 V
Frecventa: 50 Hz
Curent nominal: 63 A
Numar poli: 4
Grad de protectie: IP23
Tensiune: 11 ~ 14 Vcc
Curent nominal al contactorului: 100 A
Incarcator:
- Tensiune de intrare: 165 ~ 265 Vca
- Tensiune de iesire: 13 Vcc (±2%)
- Curent de incarcare: 5 A
Incarcare acumulator: 12 ~ 14 Vcc
Lungimea cablului de conectare: 5 m
Temperatura de lucru: (-15 ~ 60)ºC
Conditii de depozitare: (-25 ~ 80)ºC
Diametru cablu: 3buc x 1.0mm²
Panou de control: MEBAY ATS220
Functie AMF: da
Protectie supratensiune / subtensiune: da
Greutate: 6 kg
Dimensiuni: 340 x 305 x 150 mm
PANOU DE CONTROL:
Panoul de control MEBAY ATS220 este un controler automat care poate afisa conditiile de lucru atat ale generatorului, cat si ale ATS-ului, si poate controla ATS-ul in doua moduri: manual si automat.
Prevazut cu afisaj LED cu 4 cifre care poate afisa tensiunea si frecventa generatorului, tensiunea si frecventa de retea si starea de functionare a comutatorului ATS-ului.
Toti parametrii pot fi setati cu ajutorul butoanelor de pe panou sau prin portul PC.
Caracteristici:
Afisaj LED
7 relee de iesire, curent maxim de 5A (250 Vca);
1 intrare programabila;
Parametrii pot fi setati cu ajutorul butoanelor;
Toate conexiunile sunt realizate prin borne de tip european;
Functie de retea simulata.
Date tehnice panou:
Tensiune de alimentare: 8 ~ 36 Vcc
Consum energie:
- max. 1 W, 24V (standby)
- max. 3 W, 24V (in lucru)
Tensiune de intrare c.a. retea: 30Vca – 30Vca (ph-N)
Tensiune de intrare c.a. generator: 30Vca – 30Vca (ph-N)
Iesire de inchidere generator: 5A (250Vca) Iesire fara tensiune
Iesire de inchidere retea: 5A (250Vca) Iesire fara tensiune
Releu de pornire generator: 5A (250Vca) Iesire fara tensiune
Intrare valoare comutare: disponibil, daca este conectat la baterie
Temperatura de functionare: (-30 ~ +70)ºC
Temperatura depozitare: (-40 ~ +85)ºC
Grad de protectie: IP54
